MATERIALI LAVORABILI
–
SPESSORE
VELOCITA’ DI TAGLIO
SORGENTE LASER DA 1,5 KW
ACCIAIO AL CARBONIO
SP. 1 – 10 mm
26 – 0.65 m/min
ACCIAIO INOX
SP. 1 – 4 mm
21 – 0.6 m/min
LEGHE DI ALLUMINIO
SP. 1 – 3 mm
19 – 2 m/min
OTTONE
SP. 1 – 3 mm
16 – 1.3 m/min
SORGENTE LASER DA 3 KW
ACCIAIO AL CARBONIO
SP. 1 – 20 mm
40 – 0.5 m/min
ACCIAIO INOX
SP. 1 – 8 mm
37 – 0.7 m/min
LEGHE DI ALLUMINIO
SP. 1 – 6 mm
33 – 0.6 m/min
OTTONE
SP. 1 – 5 mm
7.5 – 0.5 m/min
- Trasporto dedicato
- Sopralluogo per fattibilità installazione
- Corso per l’utilizzo della macchina
- Corso per l’utilizzo del software CAD/CAM
Il tutor vi condurrà alla padronanza del software, per la gestione della macchina e la progettazione dei componenti.
* Il costo è varia con la sede del cliente.
DESIGN DELLA STRUTTURA PORTANTE
La struttura principale è di nostro design ed è particolarmente funzionale. È realizzata con elementi in lamiera pressopiegata a freddo che svolgono anche la funzione di trasporto dei fumi, in abbinamento ad uno dei nostri 2 filtri fumi disponibili. Il particolare design a cosiddette travi a cassone, realizza una struttura che risulta particolarmente rigida ed adeguata per appoggiare lamiere di elevato spessore.
GENERATORE LASER 1,5Kw
Il MFSC1500X è un laser a fibra continua (CW) a modulo singolo prodotto da Maxphotonics. Ecco alcune delle specifiche tecniche principali2:
- Potenza nominale: 1500W
- Modalità di funzionamento: Continua/Modulata
- Polarizzazione: Casuale
- Regolazione della potenza: 10% – 100%
- Lunghezza d’onda: 1080 ± 10 nm
- Stabilità della potenza: ±1%
- Qualità del raggio laser (BPP): ≤ 1.5 mm x mrad (50μm QBH)
- Frequenza di modulazione: ≤ 20kHz
- Potenza della luce rossa di anteprima: 150 μW
SISTEMA DI CONSEGNA DELLA FIBRA:
- Interfaccia: QBH(LOC)
- Lunghezza: 15m standard, altre lunghezze opzionali
- Diametro: 50 (25) μm, 50 (35) μm
- Raggio di curvatura: 200 mm
SPECIFICHE ELETTRICHE:
- Tensione di alimentazione: 220VAC (-15% a +10%) Monofase
ALTRE SPECIFICHE:
- Temperatura di esercizio: +10 a +40°C
- Temperatura di stoccaggio: -10 a +60°C
- Umidità: 10% – 85%
- Metodo di raffreddamento: Raffreddamento ad acqua
- Mezzo di raffreddamento: Acqua distillata/Antigelo a glicole
- Dimensioni: 482.6×800×193mm (L×P×A)
- Peso: 53(±3) kg
Se hai bisogno di ulteriori dettagli o di informazioni specifiche sull’uso del MFSC1500, fammi sapere!
AREA DI LAVORO E PIANO DI APPOGGIO LAMIERE
I 3 modelli corrispondono alle aree di lavoro:
1500×1000 mm – 1500×3000mm – 2000×4000 mm
I PIANI DI APPOGGIO:
1600×1100 mm – 1600×2100 mm – 1600×3100 mm – 2100×4100 mm
GENERATORE LASER 3Kw
Il MFSC-3000X di Maxphotonics è un laser a fibra continua (CW) con le seguenti specifiche tecniche principali12:
- Potenza nominale: 3000 W
- Modalità di funzionamento: CW/Modulato
- Polarizzazione: Casuale
- Tunabilità della potenza: 10% – 100%
- Lunghezza d’onda: 1080 ± 10 nm
- Stabilità della potenza: ±1%
- Qualità del fascio laser (BPP): 1.1 – 1.5 mm x mrad (50 µm QBH), 2.8 – 3.6 mm x mrad (100 µm QBH)
- Frequenza di modulazione: ≤ 5 kHz
- Potenza della luce rossa di anteprima: 200 µW
Sistema di consegna della fibra:
- Interfaccia: QBH (LOC)
- Lunghezza: 15 m standard, altre lunghezze opzionali
- Diametro: 50 (100/200) µm
- Raggio di curvatura: 200 mm
Specifiche elettriche:
- Tensione di alimentazione: 400VAC (-15% a +10%) trifase
Altre specifiche:
- Temperatura di esercizio: +10 a +40 °C
- Temperatura di stoccaggio: -10 a +60 °C
- Umidità: 10% – 85%
- Metodo di raffreddamento: Raffreddamento ad acqua
- Dimensioni: 482.6 x 950 x 193 mm
- Peso: 80 kg (±3 kg)
Se hai bisogno di ulteriori dettagli o di informazioni specifiche, fammi sapere!
SOFTWARE DI GESTIONE
Un software di interfaccia multilingua, lingua italiana inclusa, intuitivo e funzionale consente di importare le grafiche vettoriali in formato dxf. In modo semplice si importano ed applicano i parametri di processo, di sfondamento iniziale (piercing) e taglio caratteristici del materiale e dello spessore da lavorare. La selezione del gas di assistenza e la relativa pressione e’ completamente automatizzata. Un sistema di controllo integrato provvede a mantenere dinamicamente costante il valore di altezza rispetto alla superficie anche in presenza di lamiere deformate o che vibrano. Esclusivamente nella versione da 3Kw viene anche gestita in automatico l’ altezza focale rispetto alla superficie della lamiera secondo i parametri di processo impostati dall’ operatore.
ELETTRONICA DI CONTROLLO E MECCANICA
Software di controllo multilingua, lingua italiana inclusa, scheda di controllo e azionamento professionale. Scorrimenti a ricircolo di sfere, movimentazione con motori Brushless, guide lineari con trattamento RAYDENT®.
QUOTE DI INGOMBRO
2520×1450 mm – 2520×2450 mm 2520×3450 mm – 2520×4450 mm
CASSETTONI PER SCORIE
Comodi cassettoni facilmente estraibili in entrambe le direzioni per il deposito delle scorie o dei particolari di dimensioni minori sono presenti in corrispondenza di tutta l’ area di lavoro.
ASPIRAZIONE DEI FUMI

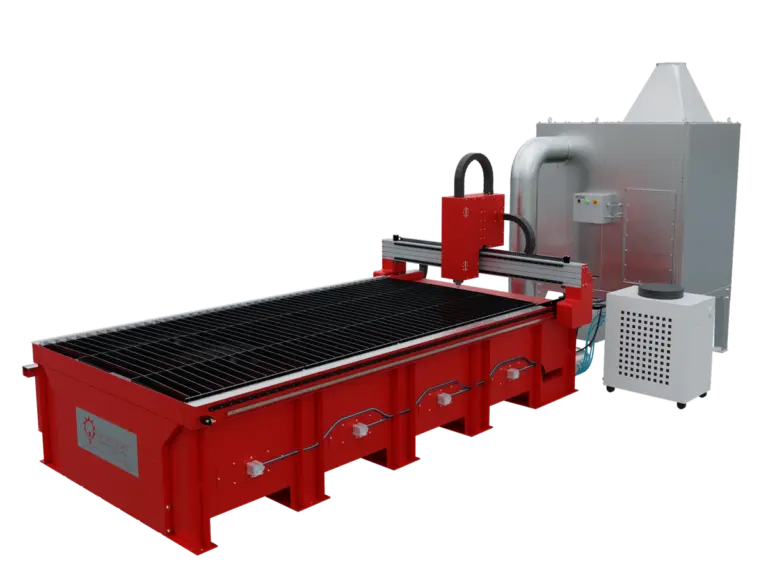

Le nostre macchine taglio piano, sono dotate di serie del sistema di aspirazione dei fumi localizzato, cioè sono presenti vari settori che si aprono automaticamente in base alla zona di taglio, sul posteriore della macchina sono presenti le bocche per collegarsi all’impianto di aspirazione centralizzato, di fabbrica se presente, oppure al sistema di filtraggio fornibile come optional, in 2 versioni a 2 o 4 cartucce, di differente potenza.

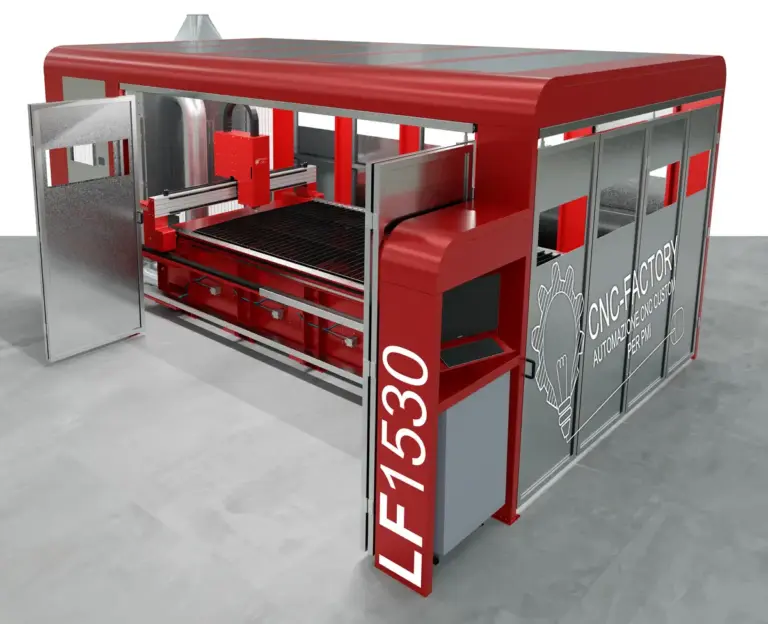

COVER DI PROTEZIONE INTEGRALE
Per rispondere alle più stringenti richieste in termini di sicurezza del lavoro e gestione ambientale, è possibile dotare la macchina di cover integrale standard o da realizzarsi in base alle specifiche esigenze del cliente.
Scarica il volantino della serie LaserFibra
Il sistema di taglio laser fibra è versatile come un taglio plasma e può essere impiegato in svariati ambiti per il taglio di molti materiali metallici (leghe di acciaio, alluminio, ottone) ma vanta una precisione superiore in particolare modo nella gamma degli spessori 0,1-5mm ed è possibile realizzare forme e dettagli che non sono consentiti al plasma. Ne beneficiano le carpenterie metalliche e meccaniche di precisione.

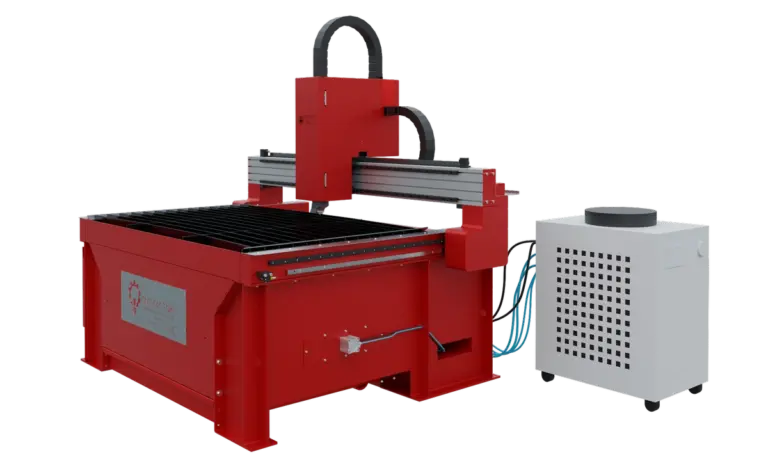

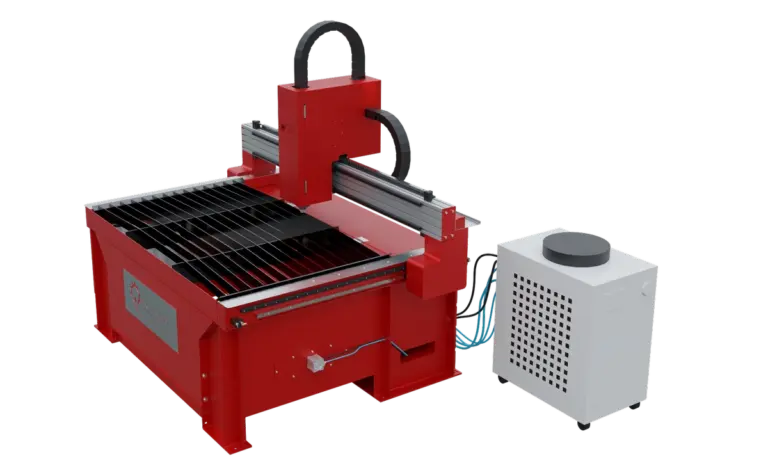

La progettazione e l’officina di assemblaggio sono interne, siamo in grado di controllare la qualità del processo produttivo e garantire una adeguata assistenza post vendita. La nostra proposta è una gamma di taglio laser fibra piano che si compone di 3 modelli dimensionali standard :
1500×1000 – 1500×3000 – 2000×4000. (custom a richiesta)
Sono disponibili 2 livelli di potenza del generatore MaxPhotonics, corrispondenti ad altrettanti modelli di teste di taglio:
Soluzione basic da 1,5Kw con regolazione altezza focale manuale (operazione da effettuarsi ad ogni cambio di spessore e/o materiale). Improntata alla semplicità costruttiva/robustezza per l’officina che necessita di uno strumento flessibile ed economico ma con una precisione superiore rispetto alla soluzione di taglio con generatore plasma su una vasta gamma di materiali metallici.
Taglio acciaio al carbonio garantito con buoni risultati fino a 10mm, fino a 12mm per piccole serie.
Soluzione autofocus da 3Kw con con controllo automatico della focalizzazione del raggio laser per prestazioni decisamente migliorate in fase di sfondamento e velocità di taglio superiori.
Taglio acciaio al carbonio garantito con buoni risultati fino a 20mm, fino a 22mm per piccole serie.
Per ciò che riguarda le potenze elettriche da installare si tenga conto che il rendimento elettrico di un laser fibra è del 25% circa, pertanto per un 1Kw di potenza laser sono necessari 4kw a cui vanno aggiunte le potenze accessorie per il movimento, il raffreddamento delle varie unità oltre che per la ventilazione.
Il dimensionamento totale è funzione della configurazione scelta.
